管道伴熱電纜

達瑞電氣為您推薦

我國工藝管線和罐體容器的伴熱大多采用傳統的蒸汽或熱水伴熱。電伴熱是用電熱的能量來補充被伴熱體在工藝流程中所散失的熱量，從而維持流動介質最合理的工藝溫度，它是一種高新技術產品。電伴熱是沿管線長度方向或罐體容積大面積上的均勻放熱，它不同于在一個點或小面積上熱負荷高度集中的電伴熱；電伴熱溫度梯度小，熱穩定時間較長，適合長期使用，其所需的熱量(電功率)大大低于電加熱。電伴熱具有熱效率高，節約能源，設計簡單，施工安裝方便，無污染，使用壽命長，能實現遙控和自動控制等優點，是取代蒸汽，熱水伴熱的　技術發展方向，是國家重點推廣的節能項目。

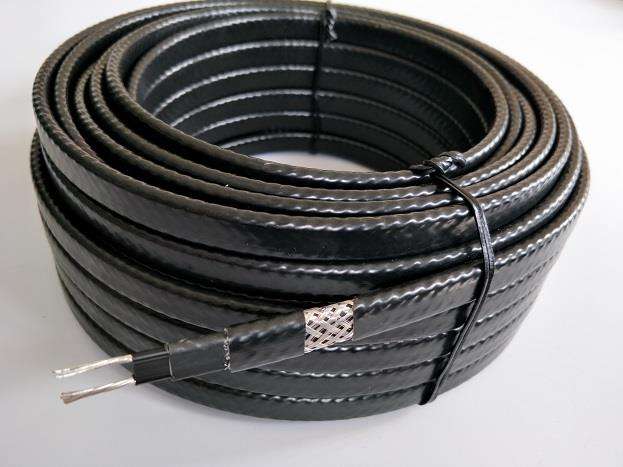

電熱帶接通電源后（注意尾端線芯不得連接），電流由一根線芯經過導電的PTC材料到另一線芯而形成回路。電能使導電材料升溫，其電阻隨即增加，當芯帶溫度升至某值之后，電阻大到幾乎阻斷電流的程度，其溫度不再升高，與此同時電熱帶向溫度較低的被加熱體系傳熱。電熱帶的功率主要受控于 傳熱過程，隨被加熱體系的溫度自動調節輸出功率，而傳統的恒功率加熱器卻無此功能。

電伴熱與蒸汽（熱水）相比，具有諸多優勢如下：

（1）電伴熱裝置簡單、發熱均勻、控溫準確，能進行遠控，遙控，實現自動化管理。

（2）電伴熱具有防爆、全天候工作性能，可靠性高，使用壽命長。

（3）電伴熱無泄漏，有利于環境保護。

（4）節省鋼材：它不需要蒸氣伴熱所需的一來一去二趟伴熱管路。

（5）節省保溫材料。

（6）節約水資源，不象鍋爐每天需要大量的水。

（7）電伴熱還能解決蒸氣和熱水伴熱難以解決的問題。

（8）電伴熱設計工作量小，施工方便簡單，維護工作量小。

（9）效率高，能大大降低能耗


一次性投資，還是年運行費用，電伴熱帶比蒸汽伴熱帶都要節??；有的項目電伴熱帶的一次性投資可能會略高于蒸汽熱水伴熱，但以年運行費用論，通常電伴熱運行　1-2年節省的費用就能收回投資。

自控溫電伴熱因本省根據敏感管壁（介質）的溫度而自調發熱量，是一種節能措施。應用最廣泛的自控溫電伴熱線每米用電量為15W。管道全長為1000m，每小時用電量為1000×15/1000=15KW.h。當管道溫度達到維持溫度上限時，電伴熱的發熱量將逐漸減少，輸出功率亦隨之下降，從而電伴熱的耗電量一般為額定功率的60%；廠用電價按0.60元/ KW.h計，運行日為100天（2400小時），則每年正常耗電費用為：（15×2400）×0.60×60%=12960元，自控溫電熱帶與溫控器配合使用時，不但可以精確維持管道或加熱體的介質溫度，還可以大大的降低運行費用成本。

恒功率電熱帶單位長度的發熱量恒定，使用的電熱帶越長輸出的總功率越大。應用最廣泛的恒功率電伴熱線每米用電量為20W。管道全長為1000m,每小時用電量為1000×20/1000=20KW.h。當管道溫度達到維持溫度上限時，輸出功率隨之進入穩定，從而電伴熱的耗電量保持不變；廠用電價按0.60元/ KW.h計，運行日為100天（2400小時），則每年正常耗電費用為：（20×2400）×0.60=28800元，恒功率電熱帶與溫控器配合使用時，也可精確維持管道或加熱體的介質溫度。



注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
